MATCH UP 6DSP - Amplificador DSP 6 canales para coche

MATCH UP 6DSP

Excelencia en eficiencia para integraciones OEM personalizadas

El nuevo UP 6DSP es un verdadero todoterreno que no sólo ofrece potencia y dinámica para un auténtico sonido de alta fidelidad, sino que también proporciona todas las características necesarias para una integración sin esfuerzo en el vehículo.

La actualización perfecta para los sistemas de sonido estándar

Equipado con seis entradas de alto nivel, una entrada digital óptica y la ranura para tarjeta de extensión MATCH, el UP 6DSP domina el desafío de integrarse perfectamente en los sistemas de sonido estándar existentes. Gracias al innovador circuito ADEP.3, así como a seis canales de amplificador y una salida de preamplificador adicional, el potente DSP de 7 canales permite configuraciones de altavoces individuales. La potencia del amplificador incluso da vida a subwoofers más grandes, con dos de sus canales de salida entregando impresionantes 160 W a 2 ohmios, ideal para altavoces que consumen mucha energía.

Procesamiento de canales virtuales: así es como funciona el enrutamiento de señales hoy en día

La adaptación óptima a los sistemas de sonido multicanal existentes requiere una gestión y configuración sensatas de los numerosos canales DSP, por lo que no había duda de que el UP 6DSP también está equipado con el innovador procesamiento de canales virtuales de Audiotec Fischer .
Especialmente cuando los sistemas delantero, trasero y central se dividen en sistemas multidireccionales, los conceptos de enrutamiento convencionales alcanzan rápidamente sus límites en términos de implementación y usabilidad. El "procesamiento de canal virtual" de múltiples etapas, junto con el reconocido software DSP PC-Tool, fácil de usar, hace que sea fácil mapear incluso configuraciones de sistema altamente complejas y asignar libremente nuestras funciones de sonido FX patentadas . Además, gracias al mismo número de canales de entrada y amplificador, el UP 6DSP también es un excelente ejemplo para aplicaciones en las que el enrutamiento 1 a 1 (IOR) tiene sentido.

ACO – Plataforma avanzada de coprocesador de 32 bits

Por supuesto, el UP 6DSP está equipado con nuestra plataforma patentada ACO de 32 bits, que no sólo se hace cargo de todas las tareas de control de forma ultrarrápida, sino que también gestiona un montón de funciones de audio: fantásticos efectos de sonido como el procesamiento de graves aumentado o el Real Center. están implementados, así como un ecualizador de entrada separado por canales que incluye un analizador de señal de entrada (ISA) para facilitar el análisis y la compensación de las señales de entrada de las radios OE, que ya incluyen una configuración de sonido de forma predeterminada.

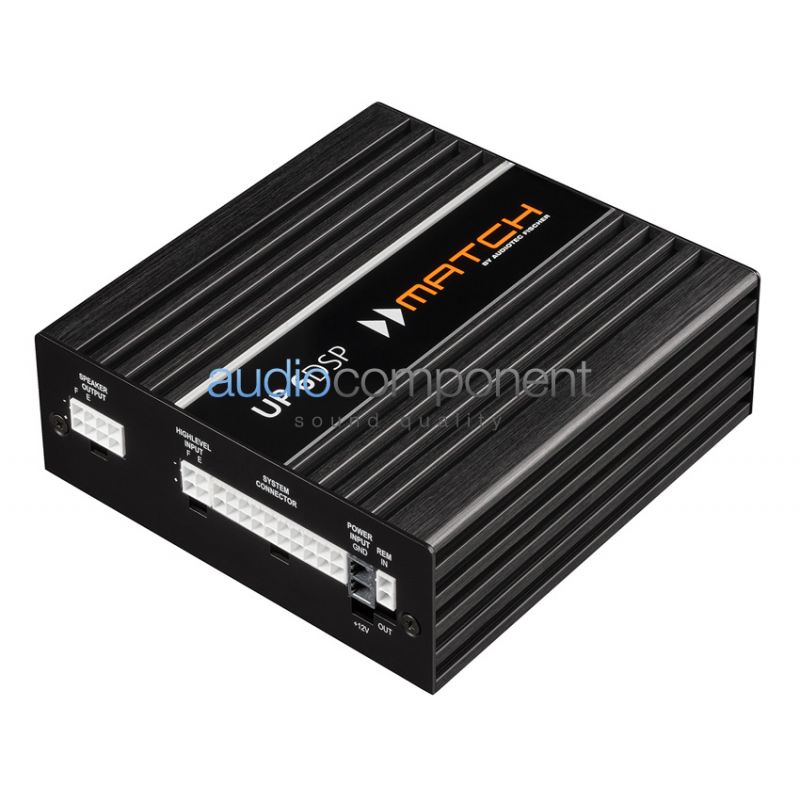

Diseño compacto para opciones de instalación flexibles

El UP 6DSP impresiona por su diseño potente pero compacto, que permite una fácil instalación incluso en espacios reducidos.

DSP PC-Tool 5 hazaña. TuneEQ: potentes funciones para la mejor experiencia de sonido
Por supuesto, el MATCH UP 6DSP se puede configurar fácilmente a través de nuestra DSP PC-Tool 5 profesional y excepcionalmente intuitiva . Las conocidas y numerosas opciones de configuración no dejan nada que desear y garantizan un ajuste del sonido extremadamente preciso incluso en configuraciones de sistema complejas. Y gracias a la nueva función patentada TuneEQ para la corrección automatizada de la respuesta de frecuencia, también ahorrarás mucho tiempo al optimizar tu sonido.

Características

Amplificador ultra eficiente de 6 canales con salida de línea de 1 canal y DSP de 7 canales
Perfecto para actualizar sistemas de sonido estándar con hasta 6 canales
Arneses de cables opcionales para una fácil integración en los sistemas de sonido multicanal existentes de fábrica
DSP de audio de “punto fijo” de 64 bits extremadamente potente
ACO: plataforma avanzada de coprocesador de 32 bits para un conjunto de funciones ampliado
ISA (Analizador de señal de entrada) e InputEQ para un fácil análisis y compensación de señales de entrada
DLC (control dinámico de volumen) y RTC (control remoto de tono) para un ajuste dinámico de agudos y graves dependiente del volumen
Función patentada TuneEQ para el ajuste automatizado de los ecualizadores de entrada, virtual y de salida.
SFX (efectos de sonido DSP) : procesamiento de graves aumentado, RealCenter & Co.
Entrada inteligente de alto nivel de 6 canales con circuito ADEP.3
1:1 IOR (enrutamiento de entrada a salida): la misma cantidad de entradas de alto nivel y salidas de amplificador
VCP (Procesamiento de canal virtual) permite una configuración aún más flexible para sistemas de sonido altamente complejos
Ranura para tarjeta de extensión MATCH (MEC) para expansiones del sistema como transmisión de audio HD por Bluetooth® , transmisión de audio de alta resolución a través de USB, etc.
Entrada óptica en formato SPDIF con frecuencia de muestreo entre 12 y 96 kHz
Salida mono RCA para la conexión de un amplificador externo, por ejemplo un amplificador de subwoofer
SCP (Puerto de control inteligente) para accesorios opcionales como DIRECTOR , CONDUCTOR & Co.
Interruptor remoto automático
Fuente de alimentación con capacidad Start-Stop con rango de voltaje de entrada extendido de hasta 18 V, ideal para vehículos eléctricos modernos
Diseño compacto con baja disipación de calor gracias a una eficiencia extraordinaria

Nota: “La marca denominativa y los logotipos de Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Audiotec Fischer GmbH se realiza bajo licencia. Otras marcas y nombres comerciales son propiedad de sus respectivos propietarios.”

Funciones DSP

TuneEQ
TuneEQ es una función extremadamente flexible y particularmente fácil de usar para la corrección automatizada de la respuesta de frecuencia. Una sola medición por canal de audio o par de canales con un micrófono de medición adecuado (por ejemplo, nuestro MTK1) es suficiente para que TuneEQ ajuste de forma independiente y precisa los ecualizadores a la curva de referencia deseada. TuneEQ utiliza el conjunto completo de funciones del ecualizador paramétrico, incluida la frecuencia central, el factor Q y el ajuste de ganancia. Y dado que las operaciones aritméticas altamente complejas necesarias para esto se ejecutan en segundo plano, también ahorrarás mucho tiempo al optimizar tu sonido con TuneEQ.

Centro Real

La función "RealCenter" es un algoritmo desarrollado por Audiotec Fischer que enfatiza la información musical que está presente en los canales frontales izquierdo y derecho para crear una señal central única. A diferencia de los procedimientos habituales, en los que sólo se suman los canales, la intensidad de la señal central también se controla dinámicamente mediante el contenido informativo estereofónico de los canales izquierdo y derecho.

Suena complicado, pero este efecto es sorprendente: eso significa que si únicamente el canal izquierdo o derecho envía una señal de audio, el canal central no reproducirá ninguna señal. En los algoritmos habituales, el nivel de volumen del canal central sólo se reduce en 6 dB (= nivel de volumen medio). ¡El “RealCenter” de Audiotec Fischer permite una puesta en escena de sonido única y ampliada tanto para el conductor como para el copiloto al mismo tiempo! Por lo tanto, las desventajas de un canal central convencional, como por ejemplo un escenario sonoro pequeño e intrusivo, son cosa del pasado.

Procesamiento de graves aumentado

El "Procesamiento de graves aumentado" patentado por Audiotec Fischer, que consta de dos funciones de sonido revolucionarias "Dynamic Bass Enhancement" y "SubXpander", ha sido especialmente desarrollado para mejorar drásticamente la reproducción de graves de los subwoofers.

El “Dynamic Bass Enhancement” combina ingeniosamente graves profundos máximos y la presión sonora más alta, independientemente del estilo musical o de los controles de tono de la unidad principal. Dependiendo de la señal de entrada, “Dynamic Bass Enhancement” gana el rango de frecuencia más bajo y varía la frecuencia de corte del filtro subsónico. El resultado es una respuesta de graves significativamente más potente y profunda a niveles de volumen bajos y medios sin riesgo de sobrecargar el subwoofer ni mecánica ni eléctricamente a niveles de volumen altos. Es simplemente fascinante qué rendimiento de graves es posible de repente.

Si desea una reproducción de graves aún más baja y “oscura”, puede activar adicionalmente el “SubXpander”. Por lo tanto, los tonos subarmónicos se añaden a los tonos fundamentales en el rango de frecuencia entre 50 y 100 Hz.

Datos técnicos

Potencia de salida RMS / Máx.
- @ 4 ohmios Canales A - D: 4 x 65 Watts (min. 3 Ohms)
- @ 2 ohmios -
- @ 1 ohmio -
- puenteado a 4 ohmios -
- puenteado a 2 ohmios -
- Salida de subwoofer a 4 ohmios Canal E - F: 2 x 90 vatios
- Salida de subwoofer a 2 ohmios Canal E - F: 2 x 160 Watts

Tecnología de amplificador Clase GD
Entradas 6 x entradas de altavoz de alto nivel
1 x SPDIF óptico (12 - 96 kHz)
1 x MEC
1 x entrada remota
Sensibilidad de entrada 2,8 - 11 voltios
Impedancia de entrada RCA/Cinch -
Impedancia de entrada de alto nivel 9 - 33 ohmios con ADEP.3
Salidas 6 x salida de altavoz
1 x RCA / Cinch
1 x salida remota
Tensión de salida RCA/Cinch 3 voltios RMS
Respuesta frecuente 10Hz - 22.000Hz
resolución DSP 64 bits
Potencia DSP 295 MHz (1,2 mil millones de operaciones MAC/segundo)
Tasa de muestreo 48 kilociclos
tipo de DSP Procesador de señal de audio
Convertidores de señal A/D: BurrBrown
D/A: BurrBrown
Entrada digital con relación señal-ruido 106 dB (ponderación A)
Entrada analógica con relación señal-ruido 104 dB (ponderación A)
Distorsión (THD) < 0,03%
Factor de amortiguamiento > 100
Tensión de funcionamiento 10,5 - 18 voltios (máx. 5 segundos hasta 6 voltios)
Potencia nominal CC 12 V ⎓ 35 A máx.
Corriente de reposo 360 mA
Máx. corriente de salida remota 500 mA
Rango de temperatura de funcionamiento -40°C a +70°C
Fusible 1 minifusible LP (APS) de 30 A
Características adicionales Tecnología clase GD con
fuente de alimentación controlada dinámicamente, coprocesador de 32 bits, circuito ADEP.3, capacidad Start-Stop, puerto de control inteligente, USB, ranura MEC, interruptor remoto automático, salida de línea aislada galvánicamente
Dimensiones (Alto x Ancho x Fondo) 46x130x130mm/

Contenido

1 x amplificador MATCH UPGRADE UP 6DSP
5 x cable de conexión
1 x placas y material de montaje
1 x cable USB
1 x manual de instrucciones
